Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Mer 15 Juil 2015 - 18:09

Salut,
Aujourd'hui j'ai réglé a peu près le carbu, quand j'ai une vitesse pour m'arrêter je dois appuyer sur la manette de frein.
J'en ai profité pour faire un petit tour sur le chemin juste à côté de chez moi, on moment de revenir, panne sèche heureusement que ça descendait.
J'ai quand même pris quelques photos sympa, qu'en pensez-vous ?

Restauration STAUB PP4B - Page 4 Img_1822
Restauration STAUB PP4B - Page 4 Img_1823
Restauration STAUB PP4B - Page 4 Img_1833
Restauration STAUB PP4B - Page 4 Img_1834
Restauration STAUB PP4B - Page 4 Img_1835
Restauration STAUB PP4B - Page 4 Img_1827
Restauration STAUB PP4B - Page 4 Img_1828
Restauration STAUB PP4B - Page 4 Img_1829








Si vous voulez le voir rendez vous le 26 juillet a St Romans des Champs (79)
A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Jeu 16 Juil 2015 - 17:49

Salut,
J'ai refait un bon réglage du ralenti et j'ai réglé ma charrue en suivant les instructions du post ;

http://mototracteurs.forumactif.com/t25107-regler-sa-charrue-dans-son-garrage

Je pense l'avoir réglé plutot bien mais les derniers réglages se feront quand il sera au travail !

Restauration STAUB PP4B - Page 4 Img_1836
Restauration STAUB PP4B - Page 4 Img_1837
Restauration STAUB PP4B - Page 4 Img_1838
Restauration STAUB PP4B - Page 4 Img_1839

Restauration STAUB PP4B - Page 4 Img_1840
Restauration STAUB PP4B - Page 4 Img_1841



A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Ven 17 Juil 2015 - 18:28

Salut,

Je suis allé récupérer mes autocollants se matin chez l'imprimeur, le résultat est super et pour pas très cher !
L'autocollant du filtre a air a été poser par l'imprimeur et celui du passages des vitesses c'est moi qui l'ai poser.

Petit rappel quand je l'ai récupéré en octobre 2014, je suis content du résultat après environ 300 heures de travail!!

Restauration STAUB PP4B - Page 4 Img_9610




Et maintenant ;


Restauration STAUB PP4B - Page 4 P1040471
Restauration STAUB PP4B - Page 4 P1040472
Restauration STAUB PP4B - Page 4 P1040473
Restauration STAUB PP4B - Page 4 P1040474
Restauration STAUB PP4B - Page 4 P1040510
Restauration STAUB PP4B - Page 4 P1040511
Restauration STAUB PP4B - Page 4 P1040512
Restauration STAUB PP4B - Page 4 P1040513
Restauration STAUB PP4B - Page 4 P1040514
Restauration STAUB PP4B - Page 4 P1040515




Par contre moins bon sa fuit...


Restauration STAUB PP4B - Page 4 P1040521
Restauration STAUB PP4B - Page 4 P1040522



Puis petite ballade avec le Staub

Restauration STAUB PP4B - Page 4 P1040516
Restauration STAUB PP4B - Page 4 P1040517
Restauration STAUB PP4B - Page 4 P1040518
Restauration STAUB PP4B - Page 4 P1040519
Restauration STAUB PP4B - Page 4 P1040520




Et quelques photos sympa faites avec le telephone en panorama.

Restauration STAUB PP4B - Page 4 Img_1910
Restauration STAUB PP4B - Page 4 Img_1911



A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Dim 19 Juil 2015 - 19:00

Salut,
Mon sujet intéresse quelqu'un encore ?
Aujourd'hui j'ai monté les poignées.
Malheureusement le joint de prise de force fuit, pourtant j'en ai monté un neuf...

Restauration STAUB PP4B - Page 4 Img_1912
Restauration STAUB PP4B - Page 4 Img_1913
Restauration STAUB PP4B - Page 4 Img_1914

A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  vayne02 le Mer 16 Sep 2015 - 23:40

salut alex ,

magnifique restauration tout comme ton ppu Gangaman ,
sa intéresse ton post mais le forum et casi mort , on va faire en sorte de le rebooster  Wink

pour ton joins spi de la pdf , je te lavais dit , je me suis fais avoir 2 fois avec ceux de chez 123 roullements Restauration STAUB PP4B - Page 4 27138

mauvais montage ou ton join et une merde  .

a+
vinc
vayne02
vayne02
Résident Permanant

Messages : 250
Date d'inscription : 23/10/2013
Age : 26
Machines Agricoles : Renault D22, Bouyer 888,Iseki ks 650 et d'autres ...

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  vendeuvre le Jeu 17 Sep 2015 - 21:04

salut alex

magnifique resto et on a suivi cela avec un grand interet

pour ton joint de pdf met un double levres  et monte le surtout a la graisse

pour la fuite a régulateur met une rondelle e feutre entre le moteur et la plaque ,,tu auras le temps apres de le refaire

bon courage et bravo

on attend les tofs au labour

a+ roland
vendeuvre
vendeuvre
Admin

Messages : 3000
Date d'inscription : 07/05/2010
Age : 61
Machines Agricoles : mamettora tromeca sh 220 modifie 16cv ford 2600 et d;autres

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Sam 19 Sep 2015 - 20:34

Salut,
Merci a vous deux, mais le joint de pdf et de réglage de roulement de la couronne en bronze on été changés et pas de fuite depuis..
Je vais animer le forum avec mes 2 nouvelles acquisitions alors..
A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Dim 13 Déc 2015 - 20:20

Salut,
J'ai des questions, comment doit être positionné la barre du régulateur quand le moteur est au ralenti ? car sur un autre carburateur la tige qui relie le régulateur au carbu et plus courte que la mienne... Donc qu'elle est la bonne ?

Restauration STAUB PP4B - Page 4 Img_3615
Restauration STAUB PP4B - Page 4 Img_3616



J'ai voulu réparer la fuite au régulateur, j'ai voulu enlever la pièce avec une pince multiprise et elle s'est cassé en plusieurs morceaux, je n'y suis pas allé comme un bourin pourtant.. comment on enlève cette pièces alors ?

Restauration STAUB PP4B - Page 4 Img_3617
Restauration STAUB PP4B - Page 4 Img_3618



Sinon je me suis occupé de l'autre coté qui fuyait aussi, juste un joint torique a changer

Restauration STAUB PP4B - Page 4 Img_3619
Restauration STAUB PP4B - Page 4 Img_3620
Restauration STAUB PP4B - Page 4 Img_3621
Restauration STAUB PP4B - Page 4 Img_3622

A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Mar 22 Déc 2015 - 20:38

Salut,
Pour sortir la pièce cassée j'ai rouvert le moteur.. Je ne sais pas si je cherches la pièces d'occasion ou si je la fais refaire..
J'ai donc déposé la poulie de démarrage, le capot de ventilation, le volant moteur, la bobine

Restauration STAUB PP4B - Page 4 Img_3714
Restauration STAUB PP4B - Page 4 Img_3715
Restauration STAUB PP4B - Page 4 Img_3716


Puis il suffit de sortir l'axe de régulation par le côté gauche la ou il y avait la manette de réglage

Restauration STAUB PP4B - Page 4 Img_3717


La pièce que j'ai cassé et donc monté en force, a l'aide d'une tige filetée et d'un marteau je l'ai fait sortir

Restauration STAUB PP4B - Page 4 Img_3718
Restauration STAUB PP4B - Page 4 Img_3719
Restauration STAUB PP4B - Page 4 Img_3720
Restauration STAUB PP4B - Page 4 Img_3721
Restauration STAUB PP4B - Page 4 Img_3722





Pour éviter les frotements du capot sur le réservoir et sur le ventilation j'ai posé un joint de porte, c'est assez discret

Restauration STAUB PP4B - Page 4 Img_3710
Restauration STAUB PP4B - Page 4 Img_3711



Maintenant il n'y a plus de contact métal sur métal

Restauration STAUB PP4B - Page 4 Img_3712
Restauration STAUB PP4B - Page 4 Img_3713

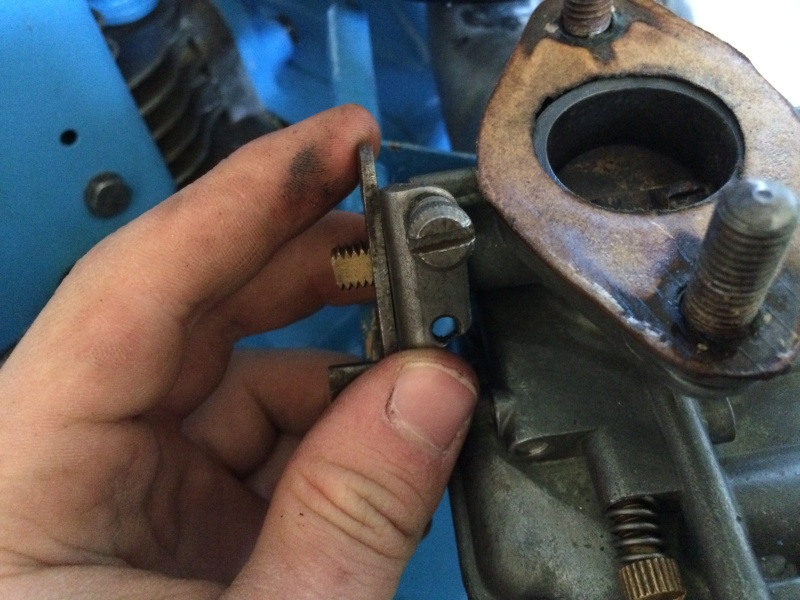

J'ai aussi remarqué que j'avais mal remonté la pièce avec le vis de réglage du ralenti sur le carburateur... donc remontage dans le bon sens !

Restauration STAUB PP4B - Page 4 Img_3723



A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Mer 23 Déc 2015 - 20:34

Salut,
J'ai nettoyé les plans de joints pour enlever la pâte a joint qu'il restait..

Restauration STAUB PP4B - Page 4 Img_3810
Restauration STAUB PP4B - Page 4 Img_3811

A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Dim 3 Jan 2016 - 20:29

Salut,
Merci Paul

Comme vous le savez mon carburateur ( zenith 26vx ) provient d'un Bernard W110BIS et donc les gicleurs ne doivent pas être les mêmes..

Pour chaque image vous pouvez me dire quelle taille il doit être pour mon W610, avec le nom des gicleurs si possible pour mieux se repéré. J'ai écris la taille de gravée au dessus chaque image.


40

Restauration STAUB PP4B - Page 4 Img_3913



85

Restauration STAUB PP4B - Page 4 Img_3914



75

Restauration STAUB PP4B - Page 4 Img_3915



26-24

Restauration STAUB PP4B - Page 4 Img_3916


A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  vayne02 le Dim 3 Jan 2016 - 21:13

re ,

a certifier pr l'avis des autres , pour moi ton carbu et bon pour le 610 car meme cylindrer que le 110 bis , seul le régime max change .
a+
vinc
vayne02
vayne02
Résident Permanant

Messages : 250
Date d'inscription : 23/10/2013
Age : 26
Machines Agricoles : Renault D22, Bouyer 888,Iseki ks 650 et d'autres ...

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  Enya 21X le Mer 13 Jan 2016 - 23:40

Salut les gars,

Superbe reportage encore^^

Cela faisait un bail que je n'étais pas venu et le contenu est superbe.

Sur ta dernière vidéo, le ralenti est nickel.

Ils adaptent les gicleurs en fonction des charges qui leur sont demandées sur les moteurs.

On se retrouve donc souvent avec des corps identiques de carbu et des configurations de carburations différentes.

La chose est identique en automobile sauf que de nos jours on joue sur des valeurs numériques adaptables et non sur les pièces comme avant.

Si il tourne rond, sans accoups, sans manque de puissance ou sans fumées quelles qu'elles soit, inutile de s'alarmer avec des variantes qui sont fonction de:

Les cahiers des charges, les stocks et les variantes en fonction des années et des catalogues fournisseurs.

ça fais pas mal de variables de productions pour de la mécanique^^

A+ Enya 21X
Enya 21X
Enya 21X
Admin

Messages : 3801
Date d'inscription : 17/04/2010
Age : 25
Machines Agricoles : Moteur Bernard W19a, Motoculteur Somua C8

http://vieillesmachinesagri.forumactif.com

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Ven 6 Mai 2016 - 20:53

Putain!! j'ai pas posté depuis super longtemps!!!
Bon depuis le temps la pièce a été refaite
Restauration STAUB PP4B - Page 4 Img_4710

J'ai aussi du changé le toucheau qui avait cassé.

Restauration STAUB PP4B - Page 4 Image23
Restauration STAUB PP4B - Page 4 Image25

Puis depuis pratiquement un mois il tourne a merveille

Restauration STAUB PP4B - Page 4 Img_5114
Restauration STAUB PP4B - Page 4 Img_5113
Restauration STAUB PP4B - Page 4 Img_5110
Restauration STAUB PP4B - Page 4 Img_5112
Restauration STAUB PP4B - Page 4 Img_5111


Aujourd'hui j'ai sorti le PP4B pour passer un coup de canadien !!

Restauration STAUB PP4B - Page 4 Img_5610
Restauration STAUB PP4B - Page 4 Img_5611

A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  alex79 le Sam 7 Mai 2016 - 20:38

Salut,
Hier je n'avais pas tout fait, il restait des salades qui sont parties dans la cuisine maintenant.. J'ai donc repasser un coup de cultivateur partout!!

Restauration STAUB PP4B - Page 4 Img_5614
Restauration STAUB PP4B - Page 4 Img_5612
Restauration STAUB PP4B - Page 4 Img_5615

Puis lavage du pépère..

Restauration STAUB PP4B - Page 4 Img_5616

A+
Alex

alex79
Résident Permanant

Messages : 132
Date d'inscription : 14/11/2014
Age : 19

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  jeannler le Ven 2 Déc 2016 - 15:04

Bonjour,
il est tellement beau que je ne l'aurai pas sorti du garage, je suis aussi au début d'une restauration au rabais d'un PP3, plus rustique, et je suis, sur le carbu, un Jap et c'est pas gagné!
A+

jeannler
Nouveau Membre

Messages : 5
Date d'inscription : 01/12/2016
Age : 65
Machines Agricoles : MF130, Labor-cadet, Staub PP3, PP180

Revenir en haut Aller en bas

Restauration STAUB PP4B - Page 4 Empty Re: Restauration STAUB PP4B

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 4 Précédent  1, 2, 3, 4

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
